CDR喷绘矢量图转位图JPG的技巧

  CDR软件和AI软件都是矢量平面软件,由它们制作的画面可以生成JPG或TIFF格式喷绘文件,但在导出文件时有一些常识问题需要在这里详细讲解。

  例一,用CDR制作的室内喷绘文件。

CDR喷绘矢量图转位图JPG的技巧

  这是一本用CDR制作的宣传册,客户要求把它变成一本接近3m宽的大书摆在办公楼大厅里。从上图看,CDR下边提示有若干分页,要成为喷绘文件,需要把每一页都导出为位图文件。审一下设计画面会发现,每一页都有大量的文字,字体细小而且工整,按比例成品喷绘幅宽2.8m,如此高清内容且放在室内,一定不能用户外机和喷绘布。实例中对书的每幅页面的做法都选用一层相纸背一层背胶纸合成一个两面看的页。为方便操作和传输文件,导出的位图在能满足文字清晰、画面整洁、图像清晰等要求的情况下,文件应尽量小。可以先导出一页较小的文件来检验一下。

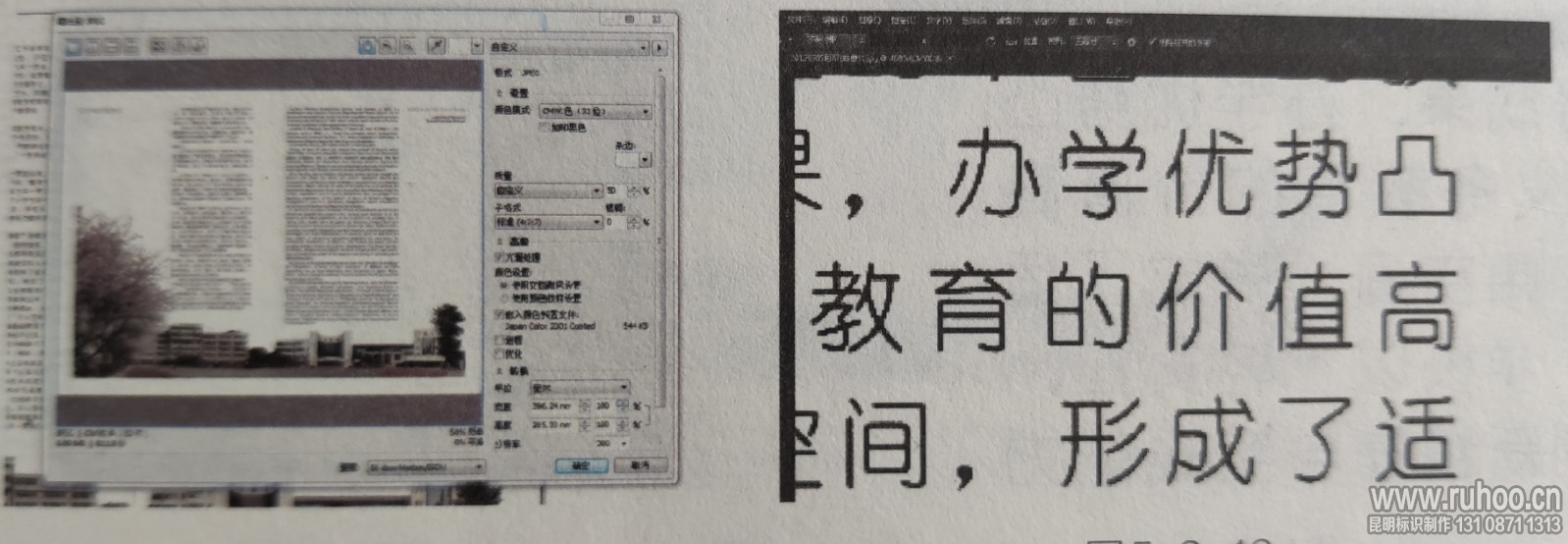

  导出一个有代表性的页面,里面内容较丰满,有文字、有图片,设计工整规范(图5-2-18),导出时选择原尺寸(宽396mm,高285mm),色彩模式为CMYK,位图格式选了JPG,这是为了得到较小的文件,分辨率为300dpi用PS打开做好的文件,一是要检查一下画面质量,二是要更改喷绘文件的尺寸,这一操作是必须要有的。不断放大画面,当达到预计的实际大小时发现,文字边界出现了大量的压缩模糊,细节消失。

CDR喷绘矢量图转位图JPG的技巧

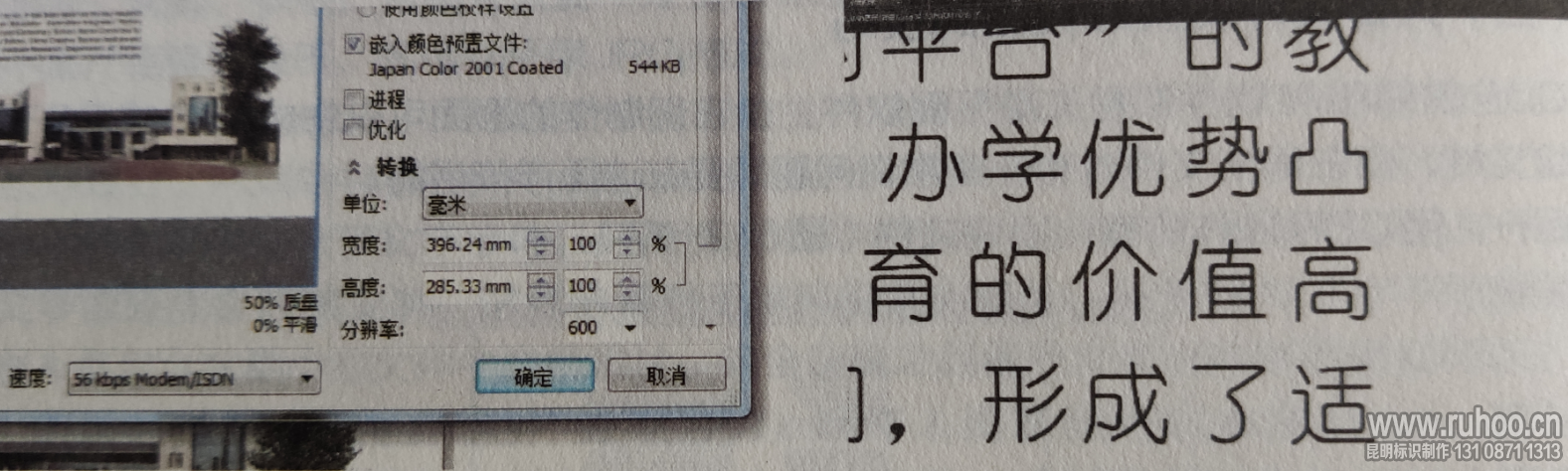

  重新导出画面,分辨率改为600,再用PS打开放大,情况好多了。

CDR喷绘矢量图转位图JPG的技巧

  可以决定用600dpi的分辨率导出所有的喷绘页。

  导出的所有位图页面后一定不要忘了下面的程序。在PS中打开,检查画面,同时更改图像大小,还是去掉“重定图像像素”的勾选,将宽度改为280cm,高度自动到201.56cm,不能让图像的长宽比例发生变化,所以要默认高度不变。顺便看一下,此时的文件释放为240.5M。

  当然,如果对现在的画面质量还有些不太满意,导出时还可以选择更高的分辨率,比如选900dpi,这时的情况当然会更好,但前提是电脑配置要高,因为此时导出的位图释放文件是500M多一些,制作人员需要用同样的数据导出画册的所有页面,工作量和电脑速度还是有必要考虑的。

  在使用CDR导出文件时有三种情况需要留意。

  (1)导出的位图中设计好的边框没有了

CDR喷绘矢量图转位图JPG的技巧

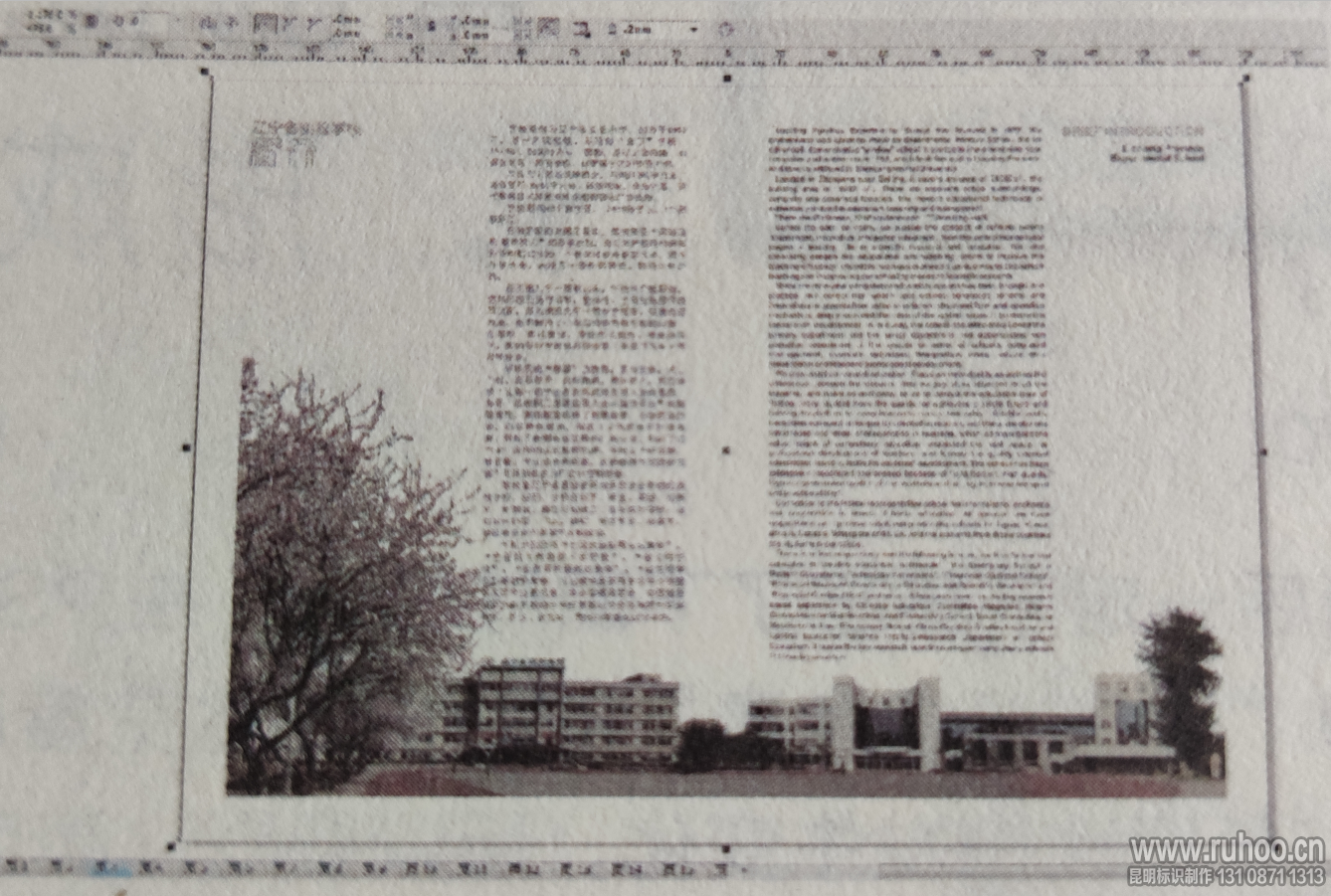

  在CDR界面上看着效果很好,导出后内容紧贴边界,没有了页边距。这是CDR软件的特征,导出位图时以所有内容的最外边缘为界,而不是以软件页面边缘为界,所以导出的画面全都靠了边。

  解决方法是,建一个与CDR页面边界相同的矩形方框,用鼠标在工具栏矩形工具上双击,会自动建立这样的方框。

  下图中红色的边线表示双击后出现的与CDR页边重合的矩形图框,这时导出位图就可以了。当然,如果导出的图像不想有一个额外的边线,可以将其填充为无色。

  (2)位图导出不完整,画面无端少了一半

  在CDR界面上看见的设计稿是完整的,导出的位图只剩下一半。其原因是,在导出设置窗口左下角有一个勾选项“只是选定的",在导出时用了挑选工具并选择了一半内容,导出时就只导出了被选中的部分。

  “只是选定的”这个选项很有用,不过现在不需要,去掉这个勾选,导出全部页面内容。

  (3)导出位图的某一侧多了一片空白区

  前面说过,CDR导出位图时会以所有内容的边界为界形成图像,出现空白区说明左边有看不见的物件。

  选择菜单栏“视图/简单线框”,会发现左上角有个方图形,这种作图期间因为填了白色或空白使物件被隐藏的情况很多,尤其还不熟练的制作人员,要经常检查,及时删除。

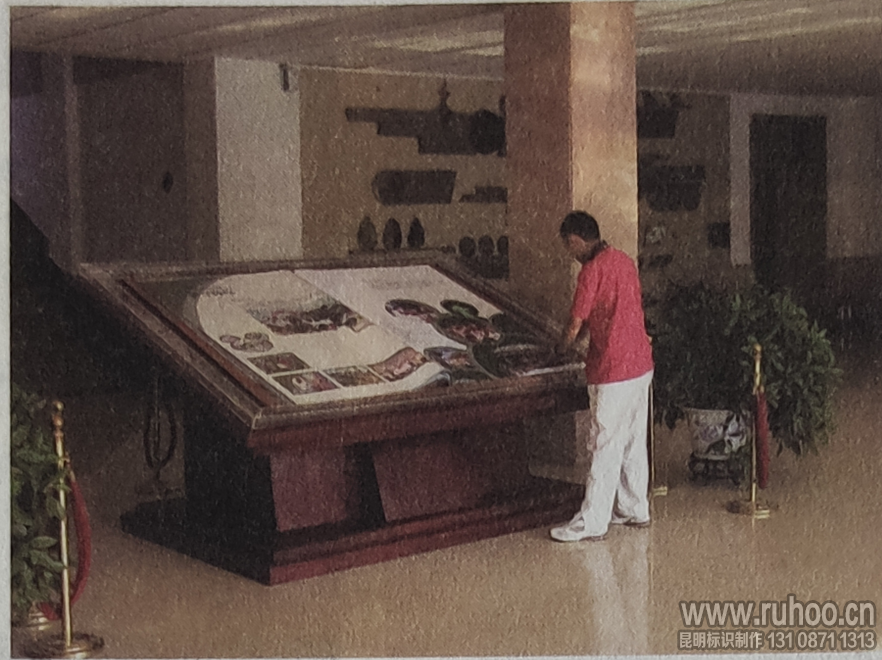

  下图是本例中这些喷绘制作成一本大书的实景照片。
