展板设计制作工艺流程解说

　　展板是怎么设计和制作的呢?昆明广告公司小编用一个元素周期表展板的案例给大家说说。

　　化学元素周期表是初高中阶段始终要用的工具表，被要求熟记。把枯燥的周期表稍稍作一些变化，让它美观起来，在欣赏中有助于促进记忆。所以广告设计有时候不仅是美术设计和简单的传达设计，还包括功能设计。这一案例计划采用轻而且较为廉价的双色板、弗龙板这两种材料，以期达到视觉上超越材质的、较为高雅的艺术装饰效果。下图是化学元素周期表设计稿。

　　1.形式设计

　　首先在形式上计划一下，适当地增加一些立体感，在色彩上采取色阶构成。为了让效果更加立体，整个底板用两层弗龙板，最底一层略大，露出的边缘喷中黄色漆。上面一层是白色，两层呈塔式重叠。元素符号的一个个圆盘是立体的，表面用双色板，下面是有厚度的弗龙板，选择弗龙板是因为它比雪弗板轻。其他文字、装饰花纹等均用双色板。

　　2.局部细节工艺说明

　　在标题下面有一些很小的说明文字，设计时要在电脑中确认一下最小字的尺寸，以决定对此采用何种工艺。整个元素周期表设计长度为2.4m，高度为1.2m，按照这个比例，说明文字中最小的字是10mm，可用双色板完全镂雕。但镂雕的结果是笔画散落，为组装增添了麻烦。为此，说明文字部分，包括前面的英文，要用完整的双色板二维平铣，使之成为一个长方形的整片，而不是许多零散的笔画。

　　所谓二维铣，就像刻印章的样子，，包括阴刻和阳刻两种。阴刻指刻下文字成为谷，留下空白成为台;阳刻指刻下空白成为谷，留下文字成为台。如果用双色板雕刻的话要尽量减少平铣的面积，既节省时间又可提高质量，这样的话不同的雕刻方式就要学会选用不同的双色板。以图中说明文字部分为例，如果选用阴刻，就要用白色面中黄色底的双色板，这时只需刻下文字和边框即可;如果选用阳刻，就要用中黄色面白色底的双色板，这时需要刻掉所有空白区的白色部分，显然工作量是比较大的。从效率角度讲，这一看似应该采用前者，即白色面中黄底的双色板阴刻文字，但这仅仅是理论上的结论。从实践经验看，还有相反的结论。因为双色板的制造工艺是在一张有色的底板上通过丝网涂刮一层表面漆，白色面中黄底的双色板，其白色的面漆会隐隐透出底板的黄，所以它的白显得有些不干净，尤其在强光下更是略显陈旧。从视觉效果上说还是应当选择黄色面白色底的双色板，由于整个板的材质就是白的，刻去表面色后露出的底板的白色看上去要纯净的多。所以，尽管这一选择会降低加工效率，好在雕刻过程是自动化操作，实践中加工企业也并不因此而多计成本，只是耗时会长一些，那么相比之下还是选择后者为宜。

　　在广告材料与工艺的学习过程中，对材料的逐步认识、对某种材料与所需工艺的了解、对相应的美术设计和工艺设计的配合运用是这一课的中心目的。而对实践中更多经验的学习却是更加难而重要的环节。限于教材的结构和篇幅的制约，本教材中对实践经验可能提及的不多，读者应自行延伸教材内容，不断到实践中寻找更多要领，这些往是更具决定性的技术。

　　下面用一张空间透视图帮助读者弄清这个化学元素周期表的结构工艺。

　　现在读者可以发挥一下自己的智慧和创造力，仔细看看图示的分层方式是否还有不妥，有没有哪些层可以增加或简化，又不影响立体层次和颜色。

　　3.用料排版

　　既然表面一层有色部分全部计划用双色板，这些颜色就必须按双色板的色标卡来计划。下面把制作文件按照雕刻工艺的需要分解开来，为了减少后期工作，也为了节省材料，这个例子把相同材料归类并紧密排列在材料的原始尺寸里，与第一课的双色板工艺画的排版类似。这里的部件都比较大，也完整，外形统一，雕刻后的零件不会像工艺画那么零散、难找，因而以省料为优先。

　　另外请注意一下雕刻文件，大的底板上应该粘贴元素表圆盘的位置都保留了刀痕文件，要求这些刀痕要浅，用来粘贴圆盘对位。浅刀痕不明显，粘贴后被圆盘遮挡，没有任何视觉影响。

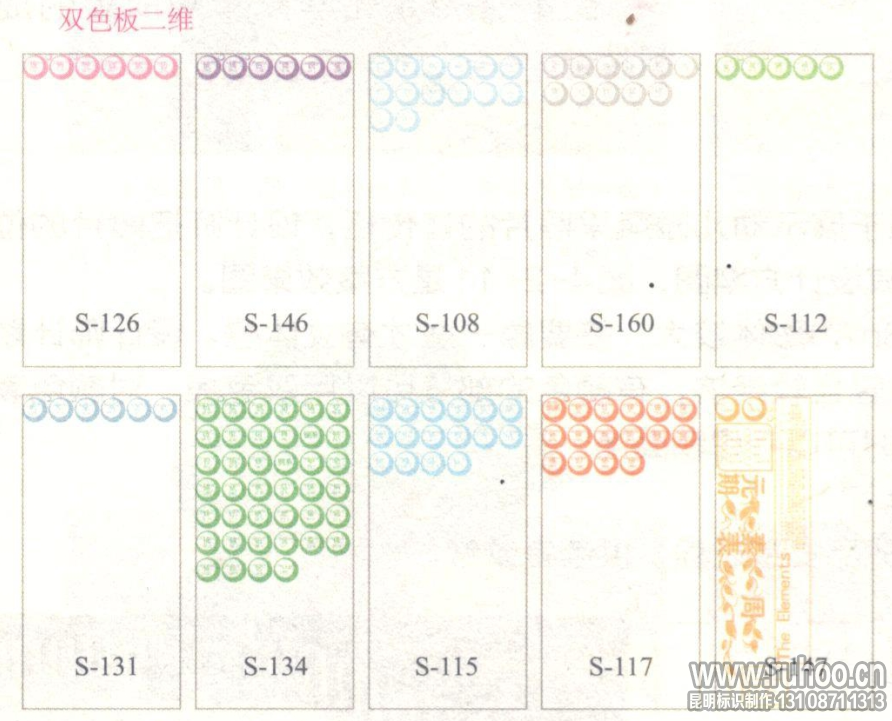

　　下图是完整排列的材料分解文件，图中一个个大的方框是对应雕刻材料完整尺寸边界线，文件都是按1：1比例制作的，雕刻零件按材料和颜色分类后一件件摆在对应的方框里，这就是材料计划。如果将这个分解图放大细看，会发现有些角落里也被塞入人了更小的零件，其目的是为了节省材料。

　　需要注意的是，其中主要材料部分标注的不是“弗龙板”，而是“弗圣板”。这不是名称错误，也不是另外一种材料，而是实践中相对优质的一种弗龙板品牌。因为对低成本的追求，市场供应的弗龙板逐渐廉价化，质量也逐渐粗糙，而对优质板仍然有所需求，只是量会相对少些。为适应不同的需求，市场上有了多种不同质量和价格的弗龙板供应，比如弗圣板，之后还有弗龙A板、弗龙B板，质量和价格逐次降低。但这只是厂家和供应商的称法，并没有规范的标准名称。在不同地区工作时需要注意，或许某些地区会有另外的名称，使用时需向供应商询问清楚。

　　4，排版注意事项

　　在摆零件的时候要注意，通常雕刻的程序如下：雕刻机会首先雕刻出表面的图案和文字，然后切割下来成为一个个零件;在切割的时候，雕刻刀有一定直径尺寸，也就是说切割需要消耗一定宽度的材料刀缝。越是切割厚和硬的材料，需要的刀的强度越高，也就越宽。20mm厚的雪弗板通常需要有3~4mm直径的刀，也就会有同样宽的刀缝，刻20mm厚的亚克力板就要有多于5mm的刀缝。即便采用激光切割，也会有约1~2mm的切割线。这个情况说明，零部件的排列是不能一味地节省材料，把它们一个接一个靠得过于紧密，而应当按照板材的厚度、硬度和需要雕刻的设备计划一下零件之间预留的间隙。保守地讲应该全部留5mm以上为妥。

　　雕刻文件图中表示材料颜色的编号文字有的压在了雕刻图形上，这没关系，因为它们显然不属于雕刻内容，不会引起误会，雕刻技师在执行雕刻前会自行处理。

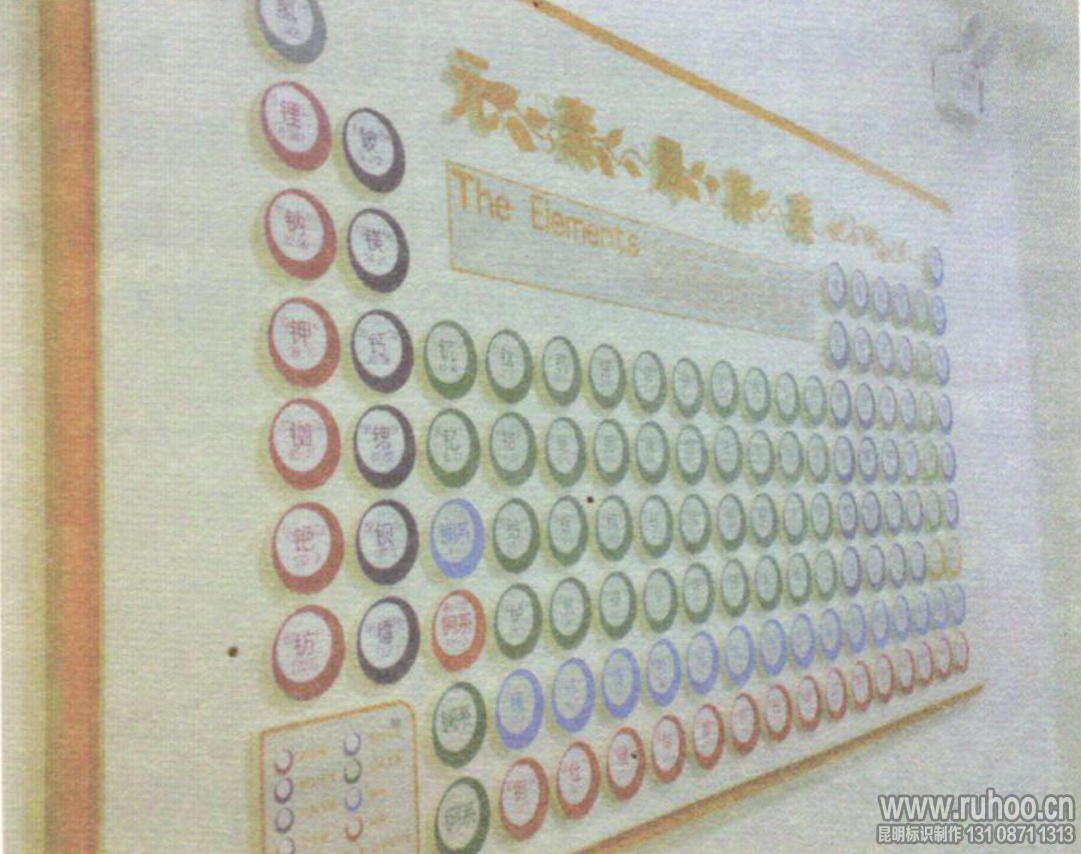

　　下图是化学元素周期表的成品照片。
