led发光字广告牌在长期使用过程中会出现电源损坏的情况,这时候如果不想花钱找人工更换那就需要自己手动更换了,今天昆明广告公司小编给大家说说led发光字的电源适配器怎么接线。

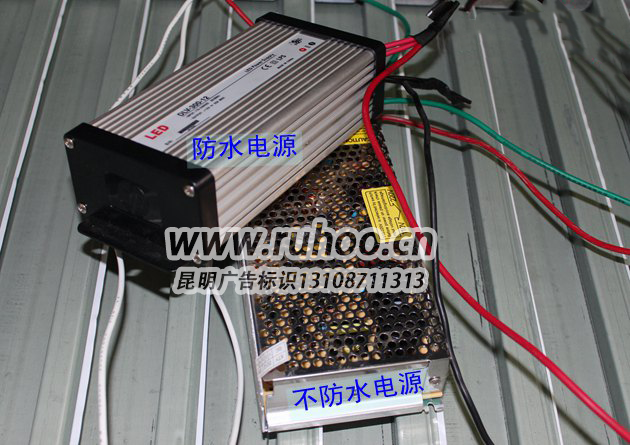

发光字的电源分防水电源和不防水电源,大家在使用的时候根据场景来选择合适的电源适配器,电源适配器价格不贵,一般200~500左右就能买到,当然质量越好的价格就贵点,有的电源适配器只能用几个月到一年,有的能用两年或者更长时间,我司的质保两年。
想要接线首先要知道电源适配器上面的每个符号代表什么含义。
AC:交流电
L:接220V火线
+V:接LED灯正极(有的电源适配器是V+)
ADJ:输出电压调节
DC:直流电
N:接220V零线
COM:接LED灯负极(有的电源适配器是V-)
安装的时候要严格按照说明来连接线路,不然就会损坏电源或者LED灯。如果没有强大的动手能力,我司拥有专业的安装和维修团队为您保驾护航。如果看了还是不懂还可以看看这篇文章:迷你发光字安装接线图文教程。

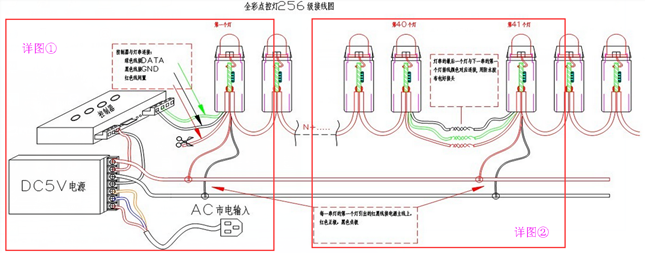

接线须知

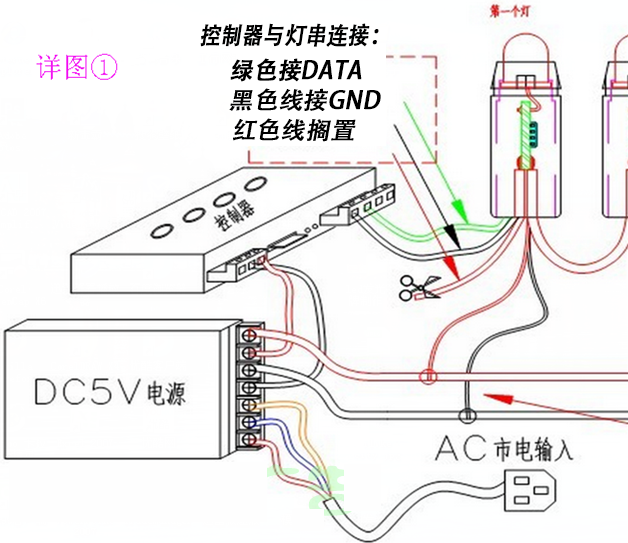

1、灯线对应:红→ +V,黑→ -V(GND),蓝→ DAT,绿→ CLK。
2、控制器和电源的主线请用2.5mm多股的软电线。
3、灯和控制器都是5V供电,勿用高于5V的电源!否则会烧坏灯珠和控制器,供电也不能低于5V,否则会工作不正常。
4、每颗灯的最大功率是0.3W,每个开关电源可拉几组主线出来,每组主线最多只带200颗灯,多带了会影响亮度!请根据每个开关电源的功率来接灯。

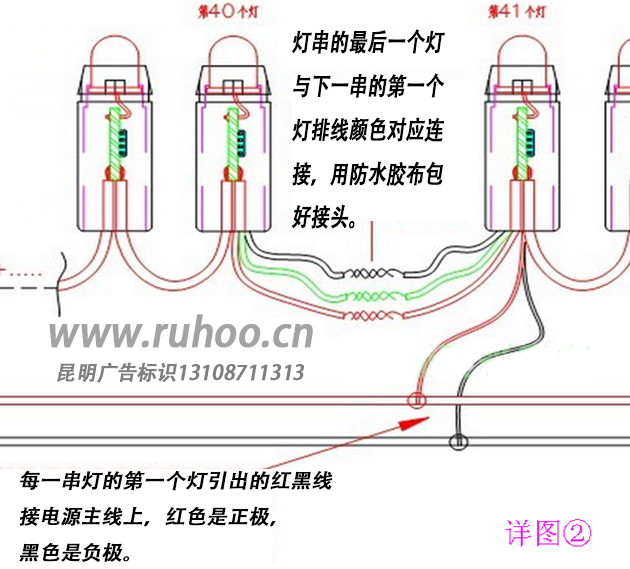

5、每串灯的红线(+V)黑线(-V)都要接到开关电源的主线上,这样可以更均匀的供电。

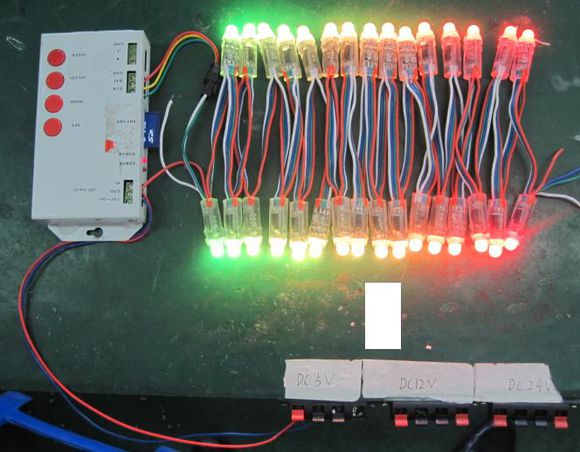

6、全彩灯是根据设计好的连线图(排孔连线图)来做动画程序的,所以一定要按连线图来插灯!走向和数量都不能错。
7、灯串输入和输出的区别:灯上有IC(芯片)一面的线是输入,反面的线是输出。
8、连线图上的P1是输入端,对应控制器的端口。
9、更详细的控制器资料请看控制器说明书。
接线注意事项
1、开关电源要预留出20%,例如100W只用80W。
2、灯孔直径把握好,圆孔过大或过小会导致灯插不进去或脱落。建议用激光或数控冲床打孔。
3、插灯时用力要适中,力过猛摇动幅度过大会使灯内原件受损!
4、避免带电操作。灯串接接主线时把线头剥长线口剥大一些,然后用力缠紧,再包胶布。不然会出现接触不良的隐患。
5、开关电源请选质量好的,差的电源可能会功率达不到或者电压不对,其结果造成登偏暗或者控制器不正常。
6、有线头或铜线裸露的地方请用胶布包好,防止短路。
7、主线不宜过长,应在3米左右,最长不应超过5米,否则会损耗电流降低电压!
8、每个控制器最多能带2048颗灯珠,姐多少要根据设计好的连线图来插灯。
控制器须知
1、在切换模式或速度+/-时都要按保存键进行保存,SD卡在每次复制动画程序前都要先将其格式化,格式化一定要选用“FAT”格式。
2、级联信号输入和输出的A和B必须要对应,不能接反。
3、控制器上有两个指示灯,正常工作事只有电源灯亮,如果错误灯亮或闪烁就标识控制器有问题,一般都是SD卡所引起的,请检查动画程序是否损坏,是否正确。又或者是SD卡坏了,没有格式化等等,SD卡容量请选择:128MB~2GB。
下面来看看背发光字安装图文教程

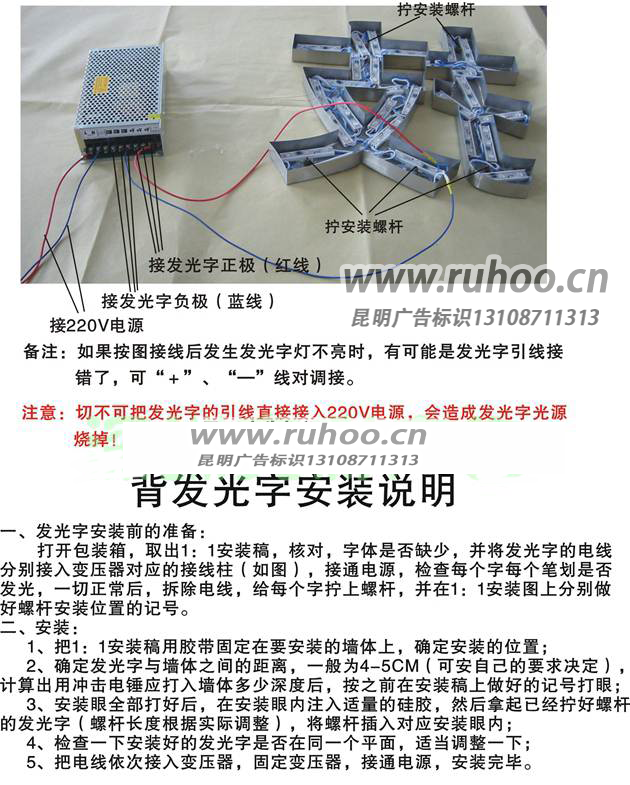

背发光字安装说明:
打开包装,核对零件是否齐全。如上图所示,把发光字的电线分别接入变压器对应的接线柱,接通电源检测一下字体的每个部分是不是正常发光,确定正常以后把线路拆除,给发光字拧上螺杆,用安装图在安装的位置做好记号,然后打孔。
使用膨胀螺丝或者在孔内注入适量的硅胶,把装好螺杆的发光字依次装上,检测发光字是否水平,字面是不是在同一平面,细节调整,把电线依次连接到变压器上,把变压器固定好以后就可以接通电源了,步骤结束完工。看完发光字的接线教程大家可能还需要看看这篇文章:海报尺寸。
