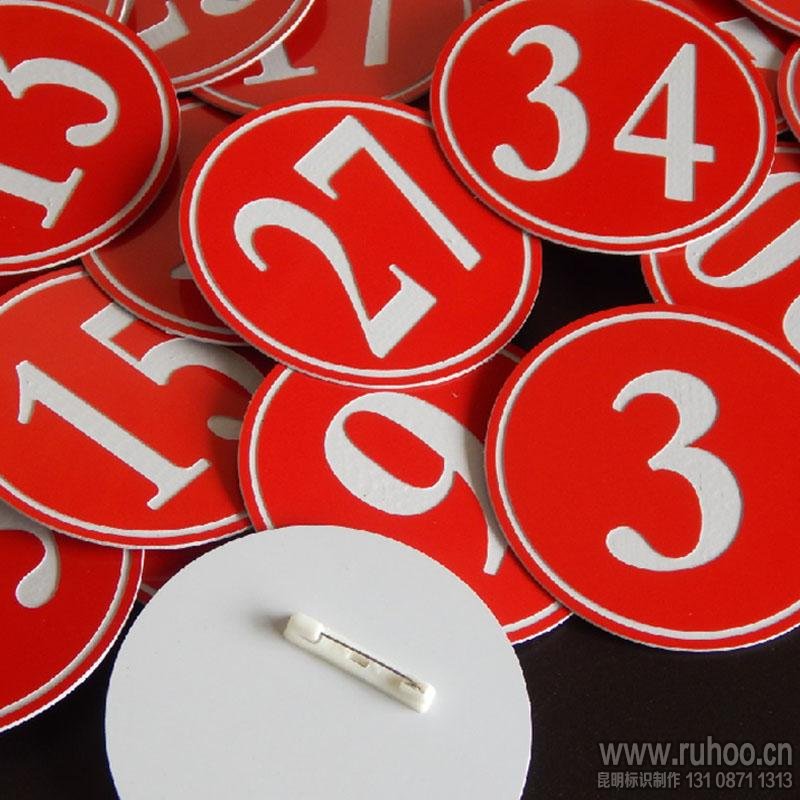

双色板胸牌制作工艺流程（二）CDR工艺文件

　　制作工艺文件

　　工艺文件是发给制作端的雕刻转换格式文件，负责制作工艺文件的岗位可能是雕刻厂的前端设计，也可能是设计公司、广告公司、商场负责陈列的企划部设计师。总之是确定了设计方案后将要转移给设备的执行文件，是与设备操作技师进行工作交流的文件。实践中，广告制作行业缺乏规范与标准的环节之一，就是交流文件不够规范，或不够详细，很多时候靠口头说明和补充，这是造成信息疏漏、加工粗糙、废品率增加、误讲误读等现象的重要因素。既然要通过教材系统学习，首先就应当习惯于系统制作工艺文件，习惯于将口述说明改为文档说明。应当做到，将所制作的工艺图附加了文字说明后，不必附加口头解释，制作人就可以看懂所有要求。

　　交流文件至少有三项工作必须完善：一是符合工艺的制作图，二是附图中的文字说明，三是完稿前的处理。制作图是雕刻主体文件，有时也表示了成品效果。说明文字是对材料、颜色、工艺、数量、尺寸和其他特殊要求的说明。完稿前的处理和印刷品设计交稿前的“印前技术”一样，雕刻的工艺文件在交付前也有需要处理的技术问题。

　　雕刻用的工艺文件要使用CDR软件，它和AI—样是矢量软件。雕刻用的组稿文件必须是矢量文件，但与AI不同的是它有类似AutoCAD工程制图软件的特性，可以直接转成雕刻机所适合的执行文件格式。雕刻机使用自己的驱动软件，可以兼容CDR的转化格式。建议读者尽量使用X3的版本，相对普及，较少遇到版本问题。

　　下面通过制作胸牌的工艺文件进行详细说明。

　　1.制作图形

　　制作图形时要特别注意，文件图形一定要1:1做稿，确保图形尺寸与实际制作尺寸相同。CDR软件设置尺寸单位为毫米，本例小胸牌为长60mm，宽15mm,在软件中制图实首先先要完成一个相同尺寸的矩形，可以填充橙红底色，这不影响雕刻文件在CDR软件雕刻机之间的转换。但在设计颜色时手头必须有一张色标卡，色标卡中没有的颜色是不能用双色板直接实现的。然后将设计内容，如标志文字等摆放其中。

　　2.文字说明

　　文字说明包括了材料(双色板)、尺寸和数量要求，其中“二维铳”是指雕刻工艺的一种。对双色板雕刻而言，“二维铣”与“切割”是完全不同的工艺，切割是切透双色板，使图形从整个板材上分离下来成为独立的形状。二维铣是在图形内只刻去双双色板表层颜色，露出板的本质色，成为雕刻内容。“S-147”是双色板的色标号，这是为防止电脑辨色误差。再次提示，设计时使用了哪个品牌的色标卡，就一定要使用这个品牌的双色板。

　　3.关于完稿前的处理

　　(1)文本转曲

　　如果在设计稿中有电脑输入的字体且属于设计内容，传稿前必须把它们转为曲线，否则会因为不同电脑字库字体不同而被其他字体替换。这和印刷品设计是一样的道理，参与了设计稿的电脑字库字体一定要在将完稿文件给下道程序前把文字转换为曲线，其方法为选择CDR软件菜单栏“排列/转换为曲线”进行操作。

　　注意事项：

　　没有转为曲线的文字在选择它们时毎个字符左下角会有一个小方框表示它是可编辑状态。

　　选择要转曲的文本内容，选件菜单栏“排列/转为曲线”或快捷键Ctrl+q。

　　转为曲线之后选择它们，小方框到了图形曲线上成为编辑节点。

　　检査文字转曲在‘文本/文本统计信息”。字和字符数统计值只要不为零就说明还有没被转曲的文本。完全转为曲线后字和字符数统计值为零。

　　(2)不要制作效果文件

　　雕刻工艺稿中一定不要有下落阴影、立体化、光照效果、位图之类仿制立体的效果。这些不能转换为雕刻文件格式，也无法用雕刻完成，在不同电脑中打开容易出错：同样也不能有渐变色，在双色板上雕刻图形，如同版画一样，通过刻画形成两种配色的图案.所以不能完成渐变颜色的雕刻。

　　(3)注意轮廓线封口

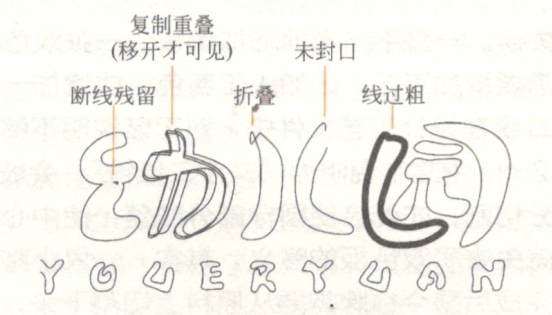

　　需要被二维雕刻的部分轮廓线必须封口，不能有断点、残线、折叠等，也不能有重叠：这些要求看似简单，但初学者多数都会出现这些错误。因为软件应用得不熟练，在设计中往往把一个图形拖来拖去，不停地修改，有时还会出现同一条线被原地复制了无数层的情况。检查时会发现，拖开一层下面还有一层，这种文件在转换给雕刻机时就会出差错。比如有断点的轮廓，雕刻机无法铣空轮廓中的笔画。再比如被复制了多层的轮廓，雕刻机会在重叠的线上重复雕刻。

　　与AI相比，CDR软件轮廓曲线不封口时本应无法填充颜色，但在有些情况下有所不同，比如在编辑修改过程中意外截断了轮廓曲线，有时仍然表现为填充了颜色的样子。

　　软件技术还不太熟练的初学者而言是常见错误，因为表面看上去难以发现，所以完稿前必须详细检查。

　　(4)完稿检查动作

　　学会习惯于进行完稿检查动作。在软件的菜单选项栏中选择“视图/简单线框”，软件会暂时隐去图形颜色，暴露出被遮盖在主图形颜色下面的多余图形，同时也暴露出没有填充颜色的多余图形。确认它们是无用的之后将其删除，然后回到显示中选择“增强”回到正常视图状态。

　　(5)正确对待轮廓线

　　一定不要用增加轮廓宽度代替图形。矢量文件制作中的轮廓宽度是软件模拟的，执行雕刻时雕刻机只能将其雕刻成细线，要雕刻出彩色效果中的样子，必须将线转换为图形文件。

　　初学者常出现两种失误。一是不自觉地增加颜色。一张双色板通过雕刻只能实现两种颜色，增加颜色印话需要增加工艺。比如人工着色，或增加一层双色板，这一点一定要注意。二是在设计工艺文件中，对工艺说明不够认真，尤其是常任意使用“切割”工艺。文字说明为“文字二维铣”，会被误以为标志部分可能要采用切割，或对圆环部分切割，如此会使图标部分散落，使中心环从标牌上分离下来成为不相连接的碎片，这就失去了双色板的意义。其实，一只小胸牌上面的内容都应该是单色二维铣，内容雕刻完成后整个标牌需要从原料上切割下来，但这无需注明，一般不会误会，只需标注“二维铣”，以表明内容的加工方式即可。

　　如果所制作的标牌形式相同，但内容不同，要把不同内容的标牌文件全部制作好并注明每一种标牌的数量。本例胸牌因为增加了内容，设计长度延长到70mm。
